Un stivuitor VNA reduce lățimea culoarelor la aproximativ 1,5-1,8 metri. Acest design eliberează spațiu valoros din depozit pentru mai multe poziții de rafturi și paleți. Potrivit lui Abel Womack, sistemele de culoare foarte înguste micșorează culoarele de la 3,6-4,5 metri la 1,8-2,1 metri. Această modificare oferă o creștere de 30-50% a capacității de depozitare. Combinați culoarele ultra-înguste cu catarge de ridicare înaltă și construiți în sus în loc de spre exterior. Evitați construcțiile noi. Configurația stivuitorului VNA pentru depozit produce adesea o capacitate de depozitare crescută cu 20-50% în cadrul acelorași patru pereți. Pentru orice depozit, stivuitoarele VNA transformă spațiul irosit de pe culoare în depozitare productivă.

Ce este un/o Stivuitor VNA?

Definiție și design de bază

Un stivuitor cu stivuitor VNA este un echipament de manipulare a materialelor proiectat pentru culoare mult mai înguste decât cele necesare stivuitoarelor standard. Această mașină funcționează în spații de până la 1,5 metri. Un stivuitor cu culoar foarte îngust poate crește capacitatea de depozitare a depozitului dvs. cu până la 40%. Caracteristica definitorie este un catarg sau o capă cu turelă rotativă. Acest stivuitor cu turelă se mișcă la 180 de grade. Puteți ridica și plasa paleți pe ambele părți ale culoarului fără a întoarce vehiculul. Găsiți echipamente VNA în centre logistice, depozite frigorifice, centre de distribuție cu amănuntul și depozite de comerț electronic.

Tipuri comune de camioane VNA

Producătorii construiesc mai multe configurații de motostivuitoare VNA pentru diferite sarcini. camion cu turelă este cel mai comun tip. Aceste stivuitoare cu turelă manipulează încărcături complete de paleți la înălțimi mari de ridicare. Preluători de comenzi cu funcționare manuală Permiteți operatorilor să se ridice cu platforma pentru preluarea comenzilor. Unele stivuitoare VNA combină ambele funcții. Fiecare tip se bazează pe ghidare prin cablu, ghidare prin șină și comenzi precise pentru operator. Puteți vedea aceste mașini în centre de distribuție cu volum mare, depozite automate și unități de procesare a comenzilor de retail la scară largă.

Cum diferă VNA de stivuitoarele standard

Culoarele tradiționale măsoară aproximativ 3 metri sau mai mult. Un culoar foarte îngust măsoară doar 1,5 până la 2 metri. Stivuitoarele convenționale cu contrabalans nu pot funcționa în siguranță în astfel de spații restrânse. Un stivuitor cu culoar foarte îngust rezolvă această problemă. Designul VNA schimbă viteza de deplasare cu densitatea de depozitare. Câștigați mai multe poziții pentru paleți pe metru pătrat. Stivuitoarele standard oferă flexibilitate în întreaga instalație. Stivuitoarele cu culoar foarte îngust excelează într-o zonă dedicată. Operațiunea dvs. alege unealta potrivită pentru fiecare zonă.

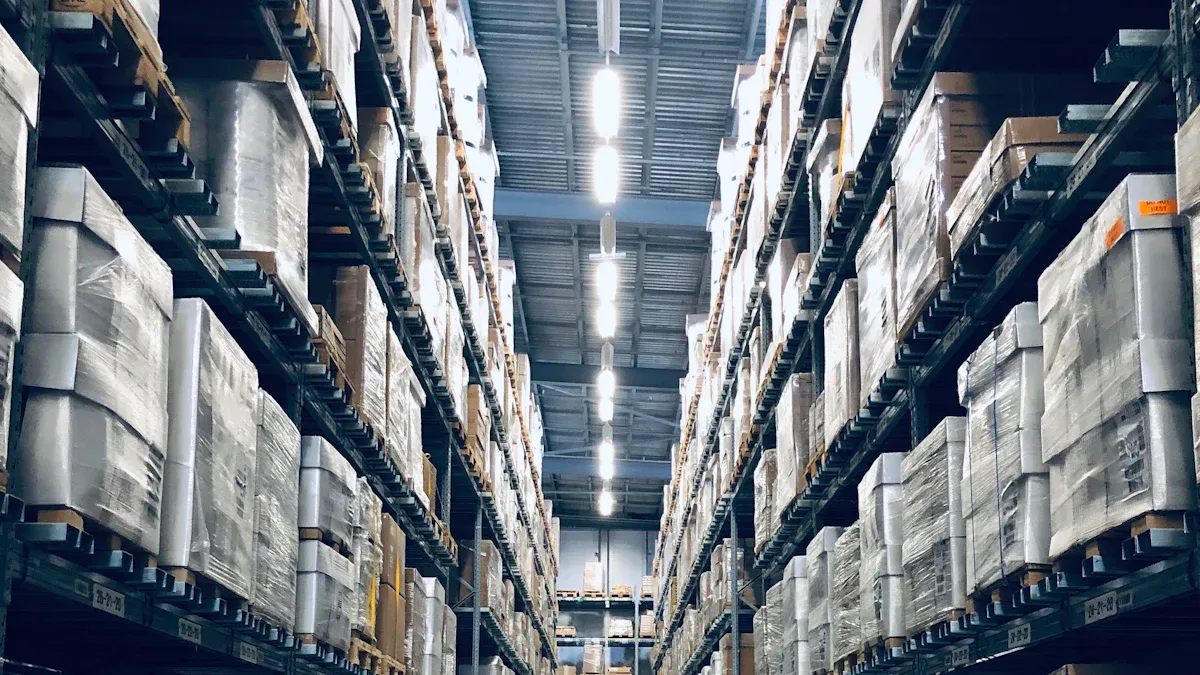

Cum maximizează spațiul un stivuitor VNA pentru depozitare în depozit

Culoarele ultra-înguste înseamnă mai multe rafturi

Cea mai directă modalitate prin care un stivuitor VNA pentru depozitarea în depozit eliberează spațiu este prin micșorarea culoarelor. Stivuitoarele contragreutate standard au nevoie de culoare cu lățimea de 3 până la 4 metri. Un stivuitor cu culoare foarte îngustă funcționează pe culoare cu lățimea de doar 1,5 până la 1,8 metri. Această diferență pare mică pe hârtie. În practică, transformă întregul plan de etaj.

Gândește-te ce se întâmplă când reduci lățimea culoarelor la jumătate. Recuperezi acea suprafață pentru rafturi. Adaugi poziții pentru paleți în aceeași amprentă a clădirii. Eviți complet costul unei construcții noi.

Numerele confirmă acest lucru. O comparație cu aceeași amprentă arată clar impactul:

Iată cum se manifestă acel câștig de 25% pas cu pas:

1. Începeți cu o configurație pe patru niveluri, cu aceeași amprentă, folosind culoare de 2,7 m (~9 ft): 192 de poziții pentru paleți.

2. Îngustați culoarele la 1,8 m (~6 ft) pentru a crea un aspect VNA.

3. Rezultat: 240 de poziții pentru paleți în aceeași amprentă.

4. Îmbunătățire netă măsurabilă: creștere de 25% (48 de poziții suplimentare pentru paleți).

Câștigurile cresc și mai mult la scară largă. Într-o comparație pe același spațiu, cu 5 niveluri de înălțime, între rafturi selective cu culoare standard de 3,6 metri și rafturi selective cu culoare foarte înguste (de obicei 1,8 metri până la 1,8 metri), configurația VNA câștigă cu 1.000 de poziții pentru paleți în plus față de configurația cu culoare standard, păstrând în același timp depozitarea și recuperarea de tip „primul intrat, primul ieșit”.

Culoarele foarte înguste sau VNA sunt de obicei stivuitoare cu turelă sau stivuitoare cu catarg retractabil. În mod normal, acestea sunt ghidate cu sârmă (încorporată în beton) sau unghiular și sunt utilizate în culoare de până la 66". Regula generală pentru lățimea culoarului este 12" - 18" mai lată decât lățimea stivuitorului.

Cerințele privind lățimea culoarelor variază în funcție de tipul de stivuitor. Stivuitoarele electrice cu contragreutate au nevoie de 3-4 metri. Stivuitoarele cu ardere internă au nevoie de 3,6-4,5 metri. Stivuitoarele cu catarg retractabil au nevoie de 2,4-3 metri. Stivuitoarele cu ridicare manuală au nevoie de 2,4-2,4 metri. Stivuitoarele cu turelă, nucleul majorității soluțiilor VNA, au nevoie de doar 1,5-2,1 metri. Stivuitoarele cu catarg retractabil pivotante lucrează în culoare cu lățimea de doar 1,5-1,8 metri. Catargele lor se rotesc la 90 de grade pentru a prelua paleții de pe rafturi. Corpul stivuitorului nu se rotește niciodată. Acest design elimină raza de bracaj care ocupă spațiu pe podea în configurațiile convenționale.

Catargele de înaltă ridicare deblochează depozitarea verticală

Culoarele înguste rezolvă jumătate din puzzle. Cealaltă jumătate este înălțimea. Un motostivuitor VNA cu catarg de ridicare înaltă vă permite să construiți rafturi în sus, în loc de în exterior. Captați spațiul vertical neutilizat deasupra rafturilor actuale. Multiplicați pozițiile paleților fără a adăuga niciun metru pătrat de podea.

Stivuitoarele standard ridică de obicei sarcini de aproximativ 4,5-6 metri. Stivuitoarele pentru culoare înguste ajung adesea la 9-12 metri. Acei 4,5-6 metri suplimentari de rază verticală modifică dramatic densitatea de depozitare din depozit. Stivuiți mai multe niveluri de rafturi în aceeași amprentă. Transformați un sistem de rafturi cu patru niveluri într-un sistem cu cinci sau șase niveluri.

Cel/Cea/Cei/Cele Stivuitor electric cu catarg retractabil ilustrează bine această capacitate. Își extinde furcile pentru a plasa paleți în configurații spate în spate. Gestionează sarcini de până la 2.200 kg. Ridică până la aproape 9 metri. Acest lucru îl face potrivit pentru sisteme de rafturi înalte și aplicații de depozitare grele.

Dacă stilul dumneavoastră de preluare a mărfii se potrivește, VNA este soluția supremă pentru eficiență a spațiului și productivitate. Este o modalitate deosebit de bună de a utiliza rafturi înalte, deoarece operatorul le poate ridica cu furcile pentru o vizibilitate perfectă.

Stivuitoarele cu turelă cu șofer în sus merg mai departe. Operatorul se ridică odată cu furcile. Aceasta oferă o vizibilitate perfectă la orice înălțime de ridicare. Puteți plasa și recupera paleții cu precizie la 12 metri. Mențineți productivitatea la înălțimi care ar încetini un operator de stivuitor standard.

Combinația dintre culoarele ultra-înguste și catargele de ridicare înaltă creează un efect de amplificare. Câștigați spațiu pe podea de pe culoarele mai înguste. Câștigați spațiu vertical de pe catargele mai înalte. Împreună, acești doi factori determină creșterea capacității de depozitare cu 20-50% care definesc succesul stivuitorului VNA pentru proiectele de depozitare.

Configurații de rafturi dense care se potrivesc cu VNA

Nu orice sistem de rafturi funcționează cu un stivuitor VNA. Trebuie să adaptați configurația raftului la capacitățile stivuitorului. O asociere greșită duce la risipă de bani și creează probleme operaționale.

Iată cum se compară principalele opțiuni de rafturi:

VNA se află la capătul îndepărtat al acestui spectru. Oferă densitate maximă. Necesită platforme de transport dedicate cu turelă și, adesea, ghidare prin cablu sau șină.

O concepție greșită des întâlnită despre sistemele de depozitare VNA merită clarificată. VNA nu este un sistem de depozitare de mare densitate, precum rafturile drive-in sau push-back. Este în esență un sistem de rafturi selective cu o singură adâncime. Această distincție este importantă pentru operațiunile dumneavoastră:

• Fiecare palet este direct accesibil, fără a fi nevoie să sapi prin pozițiile blocate.

• Rotația stocurilor de tip „primul intrat, primul ieșit” (FIFO) este menținută.

• Selectivitatea 100% a paleților rămâne intactă, doar că amprenta este mai mică.

• Rafturile cu adâncime dublă nu pot fi utilizate în machetele VNA, deoarece stivuitoarele cu turelă nu pot ajunge fizic la o a doua poziție de paleți stivuită în spatele primei.

Asta înseamnă că sistemul dumneavoastră de rafturi VNA vă oferă ce e mai bun din ambele lumi. Beneficiați de eficiența spațiului oferită de sistemele de depozitare cu culoare foarte înguste. De asemenea, păstrați selectivitatea și rotația stocurilor oferite de rafturile selective standard. Nu sacrificați accesibilitatea în favoarea densității.

Echipamentele care fac acest lucru posibil se împart în două categorii. Stivuitoarele trilaterale utilizează un cap de furcă rotativ care ajunge pe ambele fețe ale raftului, plus partea din față a culoarului. Stivuitoarele bilaterale utilizează furci telescopice adăpostite într-un suport și pot funcționa în culoare chiar mai înguste decât stivuitoarele trilaterale. Ambele tipuri se bazează pe sisteme de ghidare. Ghidarea mecanică (șină) utilizează o șină fizică ancorată de podea cu role de ghidare pe stivuitor. Ghidarea cu fir utilizează un fir electric încorporat în podea, care creează un câmp magnetic detectat de senzorii stivuitorului.

Alegerea dintre aceste opțiuni depinde de aplicația specifică pentru culoare foarte înguste (VNA). Luați în considerare dimensiunile culoarelor, înălțimea rafturilor și cerințele de randament. Configurația corectă transformă depozitul într-un model de utilizare a spațiului de depozitare. Configurația greșită creează blocaje și riscuri de siguranță.

Pentru majoritatea operațiunilor, calea către o densitate mai bună a depozitului trece printr-o planificare atentă. Vă măsurați spațiul. Selectați camionul potrivit. Vă configurați rafturile pentru a se potrivi. Rezultatul este un depozit care depozitează mai mulți paleți într-un spațiu mai mic, fără compromisuri în ceea ce privește siguranța sau accesibilitatea.

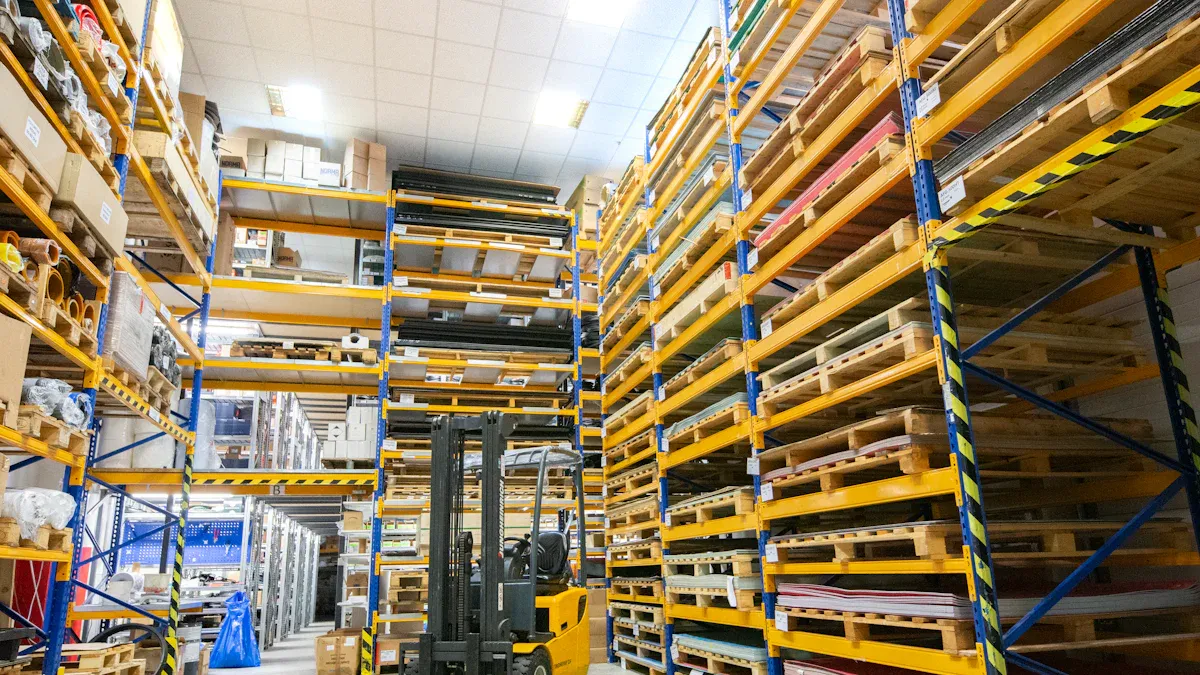

Stivuitoare VNA vs. stivuitoare standard: o comparație directă

Lățimea culoarului și densitatea de depozitare

Prima metrică pe care o comparați este lățimea culoarului. Un stivuitor standard cu contragreutate are nevoie de 3,8 până la 4 metri. Un stivuitor cu culoar foarte îngust funcționează în doar 1,5 până la 2,1 metri. Această diferență de 1,9 metri pe culoar se traduce direct în mai multe rânduri de rafturi. Stivuitorul VNA transformă acel spațiu recuperat în poziții suplimentare pentru paleți. Densitatea de depozitare crește fără nicio extindere a clădirii. Aceasta este propunerea de valoare fundamentală pentru orice depozit care are nevoie de o investiție VNA.

Înălțimea de ridicare și capacitatea de încărcare

Stivuitoarele cu catarg retractabil standard ridică între 9 și 12 metri. Stivuitoarele cu turelă se potrivesc acestei game, dar furcile lor se rotesc la 180 de grade. Paleții se așează pe ambele părți ale culoarului fără a mișca stivuitorul. Acest design al turelei păstrează capacitatea de încărcare la înălțimea maximă de ridicare. Manipulați paleți plini la înălțimi pe care echipamentele standard nu le pot gestiona în mod fiabil. Un stivuitor cu turelă menține, de asemenea, operatorul în mișcare cu furcile. Această poziție oferă o vizibilitate perfectă la 12 metri. Tabelul de mai jos compară cele două familii de stivuitoare:

Randament și viteză de deplasare

Compromisul apare în randament. Stivuitoarele standard se deplasează mai repede pe distanțe lungi. Stivuitoarele cu turelă se mișcă mai încet, dar nu se întorc niciodată la capătul culoarelor. Furcile lor rotative elimină complet manevrele. Fiecare plasare a paleților devine o mișcare scurtă și directă. Multe sisteme VNA utilizează ghidare prin cablu sau șină. Acest lucru menține stivuitorul centrat, astfel încât operatorul se concentrează pe ridicare în loc să direcționeze.

Stivuitoarele cu turelă excelează și în operațiunile cu densitate mare. Fiecare ciclu durează constant. Operatorii își dezvoltă rapid memoria musculară. Configurația foarte îngustă a culoarelor reduce distanța de deplasare dintre ridicări. Mutați mai puțini metri în total pe palet.

Rezultatul: echipamentele standard câștigă la viteza de deplasare pe podea deschisă, dar stivuitoarele VNA câștigă la numărul de paleți mutați pe oră în rafturi înguste.

Costuri și compromisuri operaționale

Sistemele VNA necesită o investiție inițială mai mare. Un stivuitor cu o singură turelă costă semnificativ mai mult decât un stivuitor cu catarg retractabil standard. De asemenea, este necesară instalarea de ghidare prin cablu în fiecare culoar. Această instalare necesită tăierea cu ferăstrăul a podelei de beton și încorporarea cablului. Unele instalații necesită șlefuirea sau renivelarea podelei înainte de instalare. Aceste costuri se acumulează rapid. Un manager de depozit a raportat că a cheltuit 15.000 de dolari pe culoar doar pentru instalarea ghidării.

Vă confruntați și cu compromisuri operaționale. Stivuitoarele standard oferă flexibilitate în întreaga unitate. Acestea gestionează atât rampele de încărcare, zonele de pregătire, cât și rafturile. Stivuitoarele cu turelă excelează într-o zonă dedicată. Le lipsește versatilitatea pentru utilizare multiplă. Este posibil să aveți nevoie de o flotă mixtă. Această abordare adaugă costuri pentru echipamente, dar menține flexibilitatea operațională.

Cheltuielile de întreținere diferă și ele. Stivuitoarele cu revolver conțin mecanisme de rotație complexe și senzori de ghidare. Aceste componente necesită tehnicieni specializați, instruiți de producător. Întreținerea standard a stivuitoarelor cu catarg retractabil rămâne mai simplă și mai puțin costisitoare. Mecanica avansată din interiorul acestor mașini crește costurile de service. Plătiți o primă pentru tehnologia avansată.

Costurile de instruire depășesc certificarea standard pentru stivuitoare. Operatorii trebuie să învețe sisteme de ghidare prin cablu, protocoale pentru culoare înguste și tehnici precise de poziționare. Curba de învățare se întinde dincolo de operarea de bază a stivuitorului. Ar trebui să vă planificați un timp extins de integrare.

Totuși, ecuația financiară favorizează VNA în contextul potrivit. Câștigurile din capacitatea de stocare se traduc direct în potențialul de venit. Evitați costurile de extindere a clădirilor. Reduceți cheltuielile cu impozitul pe terenuri și proprietăți. În operațiunile cu volum mare, perioada de recuperare a investiției variază adesea de la unu la trei ani. Măsurați rentabilitatea nu doar în pozițiile paleților, ci și în costurile de construcție evitate.

Decizia depinde de nevoile dumneavoastră specifice. Evaluați cerințele de randament, condițiile existente ale podelei și obiectivele de depozitare pe termen lung. Calculați costul total de proprietate, nu doar prețul de achiziție. Această analiză determină dacă creșterea densității justifică investiția.

Cerințe operaționale pentru sistemele VNA

Planeitatea podelei și starea suprafeței

Calitatea podelei determină succesul sau eșecul sistemelor VNA. Stivuitoarele VNA nu au suspensie. Orice denivelare sau schimbare de pantă amplifică catargul. Trebuie să șlefuiți zonele neuniforme și să nivelați suprafața înainte de instalare. Podeaua trebuie, de asemenea, să reziste deteriorării cauzate de impactul repetat al camioanelor grele.

Podelele depozitelor utilizează niveluri de toleranță FM. FM1 reprezintă cea mai mare precizie. FM3 permite o abatere mai mare. Depozitele automate cu rafturi înalte necesită de obicei FM1 sau FM2. Stivuitoarele cu culoare foarte înguste au nevoie de podele excepțional de plate pentru a menține catargul vertical și sarcina stabilă. Chiar și abaterile minore ale podelei cauzează înclinarea. Pe măsură ce lățimea culoarului scade, cerințele de planeitate a podelei devin mai stricte pentru a evita coliziunile rafurilor. Planificați toleranța FM și lățimea culoarului împreună.

Dimensiuni ale culoarului și toleranțe de depozitare

Trebuie să determinați lățimea optimă a culoarului și să calculați înălțimea maximă utilizabilă a tavanului înainte de a reproiecta configurația. Rafturile convenționale standard sunt de obicei suficiente pentru un sistem de rafturi VNA. Nu aveți nevoie de oțel structural exotic. Cu toate acestea, construiți rafturi mult mai înalte pentru a exploata stivuitoarele cu turelă. Evaluați înălțimea tavanului instalației. Este posibil să fie nevoie să ajustați iluminatul suspendat pentru a se potrivi cu înălțimi mai mari de rafturi și ridicare.

Sisteme de ghidare: cu fir, șină și magnetică

Mișcarea în culoare necesită ghidare activă în medii cu culoare foarte înguste. Puteți alege între șine mecanice și ghidare electromagnetică cu fir. Șinele mecanice utilizează o șină de oțel cu role de ghidare laterale. Ghidarea cu fir se bazează pe un fir îngropat care emite un câmp magnetic de joasă frecvență. Senzorii de la bord urmăresc acest câmp. Stivuitoarele cu turelă au nevoie, de asemenea, de spațiu suficient de pregătire lângă zona VNA. Stațiile dedicate de preluare și depunere transferă mărfurile între depozitarea densă și transportul orizontal standard. Măsurile de siguranță includ un sistem de protecție personală pentru încetinirea automată la capetele de culoare. Etichetele RFID sau magneții urmăresc poziția. Interblocările dependente de zonă limitează viteza, înălțimea de ridicare sau mișcarea furcilor în zonele cu risc ridicat.

Opțiuni de alimentare și infrastructură de încărcare

Aproape fiecare camion VNA de pe piață astăzi este acționat de energie electrică. Strategia de încărcare îți influențează timpul de funcționare, planul etajului și bugetul pentru energie electrică. Aplică abordarea potrivită programului tău de lucru înainte de a te angaja.

Încărcarea de oportunitate se potrivește majorității sistemelor VNA din clădirile cu randament ridicat. Conectați-vă în timpul pauzelor și omiteți complet camera bateriilor. Planificați-vă sarcina electrică cu grijă:

• O baterie litiu-ion de 48V/600Ah pe o mașină contrabalansată de dimensiuni medii consumă aproximativ 8-10 kWh pe tură de lucru.

• O flotă de 20 de camioane cu baterii cu litiu, în două ture, ar trebui să prevadă un debit electric zilnic de 320–400 kWh (inclusiv o rezervă de 20% pentru cerere).

• Bugetați între 15.000 și 40.000 de dolari pentru modernizarea infrastructurii electrice la convertirea unei flote de 15-25 de camioane de la baterii cu plumb la baterii litiu-ion cu încărcare oportună.

• Un inginer electrician autorizat trebuie să valideze capacitatea panoului și traseul conductelor înainte de instalare.

Cărucioarele turelă și alte echipamente VNA beneficiază cel mai mult de energia litiu-ion. Aceste mașini funcționează în ture lungi pe rafturi dense, iar fiecare minut de nefuncționare a încărcării vă costă transportul paleților.

Stivuitoarele moderne cu culoare înguste sunt proiectate pentru lățimi de culoare de aproximativ 1,6 metri, cu sisteme de baterii litiu-ion de înaltă eficiență și capacitate de încărcare rapidă, reducând timpii de nefuncționare și îmbunătățind continuitatea turei în mediile logistice cu densitate mare. Stivuitoarele autonome VNA și stivuitoarele robotizate integrează în continuare aceste sisteme litiu-ion pentru a susține un flux de materiale mai rapid în configurații complexe de depozite.

Stivuitoarele cu turelă se combină bine și cu încărcarea rapidă atunci când operațiunile dumneavoastră funcționează în două sau trei schimburi. Cea mai mare parte a capacității se restabilește într-o singură pauză de prânz. Acest program menține flota productivă fără baterii de rezervă.

Beneficiile pentru afaceri ale operațiunilor cu culoare foarte înguste

Poziții crescute ale paleților pe metru pătrat

Când treceți la operațiuni cu raft automat (VNA), câștigați mai multe poziții pentru paleți pe metru pătrat. Cifrele vorbesc de la sine. O configurație foarte îngustă a rafurilor ocupă un spațiu pe care stivuitoarele standard îl irosesc din cauza spațiului de întoarcere.

Depozitele cu culoare înguste oferă un avantaj unic în maximizarea densității de depozitare prin creșterea semnificativă a suprafeței de rafturi într-o anumită amprentă. Companiile pot depozita mai multe stocuri fără a necesita suprafață suplimentară prin optimizarea spațiului vertical cu rafturi mai înalte.

Operațiunea dumneavoastră obține mai multe câștiguri simultan:

• Densitate de depozitare crescută cu selectivitate completă a paleților: rafturile VNA maximizează utilizarea spațiului, menținând în același timp fiecare palet direct accesibil, spre deosebire de sistemele drive-in sau push-back.

• Suportă controlul stocurilor FIFO: Deoarece fiecare palet este direct accesibil, companiile pot urmări controlul stocurilor de tip „primul intrat, primul ieșit” fără întreruperi.

• Productivitate mai mare: Stivuitoarele cu turelă pot funcționa rapid și eficient pe culoare înguste.

• O mai bună utilizare a spațiului: Capacitatea verticală este complet optimizată în depozitele înalte.

• Siguranță îmbunătățită: Sistemele de stivuitoare ghidate reduc probabilitatea de coliziune cu rafturile.

• Economii de costuri pe termen lung: Companiile evită extinderile sau relocările costisitoare ale clădirilor.

Costuri reduse de construcție și extindere

Evitați construcțiile noi atunci când depozitul existent deține mai multe stocuri. Acest singur beneficiu justifică adesea întreaga investiție în VNA. Evitați achizițiile de terenuri, taxele de autorizare și termenele de construcție. Capacitatea crescută de depozitare provine dintr-o utilizare mai bună a spațiului, nu dintr-o clădire mai mare.

Sistemele VNA se adaptează și odată cu afacerea dumneavoastră. Puteți adăuga niveluri de rafturi, integra tehnologii noi sau reconfigura machete pentru diferite produse. Componentele modulare facilitează extinderea. Vă asigurați operațiunile pe viitor fără întreruperi majore.

Economii de forță de muncă, energie și asigurări

Cheltuiți mai puțin pe manoperă atunci când stivuitoarele cu turelă mută mai mulți paleți pe oră. Deplasarea ghidată reduce oboseala operatorului și accelerează fiecare ciclu. Costurile cu energia scad deoarece soluțiile VNA electrice utilizează energia eficient. Primele de asigurare scad adesea, deoarece sistemele ghidate reduc deteriorarea rafturilor și coliziunile. Aceste economii se acumulează în timp. VNA-ul dumneavoastră oferă o valoare mult peste prețul inițial de achiziție.

Perioada de recuperare a investiției și așteptările privind rentabilitatea investiției

Ai nevoie de cifre concrete înainte de a investi într-un sistem VNA. Majoritatea operațiunilor își recuperează investiția în termen de doi până la trei ani. Acest interval de timp face ca și în ceea ce privește culoarele foarte înguste să fie una dintre cele mai rapid rentabile îmbunătățiri ale manipulării materialelor pe care le poți face.

Calculul începe cu costurile actuale de depozitare. Un proiect tipic se amortizează în 24 până la 36 de luni. Operațiunile electrice într-un singur schimb se amortizează adesea în 18 până la 24 de luni. Operațiunile în mai multe schimburi accelerează și mai mult acest termen, mai ales atunci când combinați baterii litiu-ion cu încărcare rapidă.

Randamentul dumneavoastră provine din trei surse. În primul rând, o valoare suplimentară a spațiului de depozitare. Majoritatea depozitelor câștigă o densitate de depozitare de 40 până la 60% după conversie. Luați în considerare o instalație de 4.700 de metri pătrați. Depozitul respectiv deținea 2.000 de paleți înainte de schimbare. Noua configurație deține 3.200 de paleți în aceeași amprentă. Această creștere de 60% se traduce direct în potențialul de venituri.

În al doilea rând, crește productivitatea muncii. Stivuitoarele cu turelă mută mai mulți paleți pe oră decât echipamentele standard. Acestea elimină complet manevrele de întoarcere. Operatorii efectuează mai multe cicluri în mai puțin timp. Aceste ore devin economii la salariile dumneavoastră.

În al treilea rând, costurile de extindere evitate. Renunțați la construcțiile noi, achizițiile de terenuri și taxele pentru autorizații. Clădirea existentă deține stocul suplimentar.

Reducerea costului total de proprietate pe cinci ani pentru manipularea electrică a materialelor ajunge la 43%. O flotă de zece unități economisește aproximativ 545.000 de dolari în această perioadă. Aceste cifre includ întreținerea, energia și manopera.

Ar trebui să măsurați rentabilitatea investiției (ROI) cu o formulă simplă. Adunați valoarea suplimentară a spațiului de stocare, câștigurile în productivitatea muncii și costurile de extindere evitate. Împărțiți totalul la investiția în sistem. Investițiile solide în VNA depășesc un randament anual de 25%. Această cifră depășește nivelul de referință de 15% pe care l-ați accepta de la un proiect de capital tipic.

Cărucioarele turelă oferă cele mai mari randamente în operațiunile de mare densitate. Acestea maximizează valoarea pe oră de operare prin creșterea densității de producție. Amortizarea depinde de instalația dumneavoastră, de rafturile dumneavoastră și de programul de ture. Calculați-vă cifrele înainte de a cumpăra.

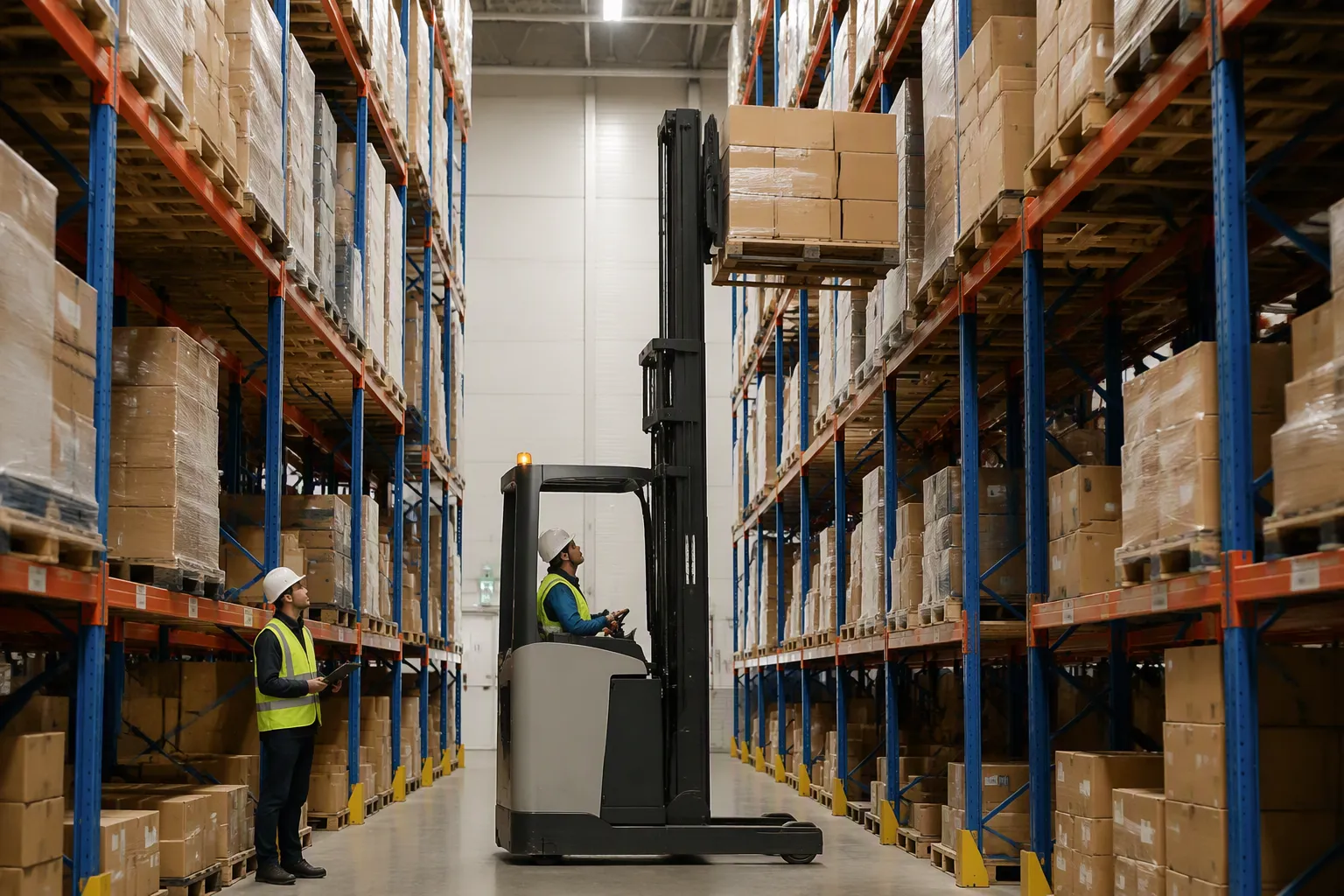

Cum să alegi stivuitorul VNA potrivit

Alegerea stivuitorului VNA potrivit necesită o planificare atentă. Nu vă puteți baza doar pe presupuneri sau pe broșurile furnizorilor. Fiecare depozit are dimensiuni, profiluri de încărcare și amplasamente de rafturi unice. Stivuitorul potrivit pentru o instalație poate defecta în alta. Urmați acești trei pași pentru a potrivi echipamentul exact operațiunii dumneavoastră.

Pasul 1: Măsurați culoarele, înălțimile și încărcăturile

Măsurătorile precise stau la baza fiecărei achiziții de succes a unui stivuitor VNA. Trebuie să vă inspectați instalația înainte de a discuta cu orice furnizor. O inspecție profesională a amplasamentului captează mai multe puncte de date critice. Acestea includ lățimi ale culoarelor, capacitățile de ridicare, înălțimea raftului pentru paleți, mediul de operare și alți factori specifici depozitului. Fiecare măsurătoare vă determină alegerea echipamentului.

Începeți cu punctele cele mai înguste. Mergeți prin depozit și identificați fiecare pasaj îngust, ușă și coloană. Măsurați mai întâi aceste zone. O singură blocare poate elimina un candidat altfel perfect pentru camion.

Lățimea culoarelor este în fruntea listei de priorități. Un stivuitor cu culoar foarte îngust funcționează de obicei pe culoare cu o lățime cuprinsă între 1,5 și 1,8 metri. Stivuitoarele standard cu contrabalansare au nevoie de 3 până la 4 metri. Această diferență determină întregul calcul al densității de depozitare. Tabelul de mai jos prezintă lățimi minime tipice ale culoarelor în funcție de tipul de camion:

De asemenea, trebuie să țineți cont de distanța de siguranță. Culoarele ar trebui să aibă un spațiu de 30-50 cm pe ambele părți. Acest lucru previne coliziunile sau prinderea în timpul operațiunilor cu stivuitorul. Dacă două stivuitoare trebuie să treacă în același culoar, adăugați lățimea combinată a ambelor mașini plus 50-100 cm pentru distanța de siguranță. Rafturile la nivel înalt necesită un spațiu suplimentar de stabilitate. Balansarea stivuitorului la înălțime necesită mai mult spațiu decât operațiunile la nivelul solului.

Dimensiunile încărcăturii afectează semnificativ lățimea culoarului. Lățimea paletului și dimensiunea totală a încărcăturii (cum ar fi 1000 mm, 1200 mm sau mai mare) modifică cerințele de spațiu. Și configurația raftului contează. Aranjamentele raftului cu adâncime simplă, dublă sau la nivel înalt influențează spațiul de operare al stivuitorului. În faza de proiectare, utilizați software CAD sau simulări 3D pentru a verifica designul culoarului.

Măsurătorile de înălțime contează la fel de mult. Trebuie să calculați înălțimea maximă a nivelului superior al raftului. Șina de susținere trebuie să fie situată la cel puțin 20 cm sub înălțimea maximă de ridicare. Acest lucru asigură că patinele pentru paleți depășesc grinda atunci când catargul este complet extins. Înălțimea catargului retras determină înălțimea necesară a ușilor, a pasajelor inferioare și a tavanelor. Mențineți o distanță minimă de 49 cm între catargul retras și tavan sau grinzile de deasupra. Lăsați întotdeauna o marjă de 49 cm deasupra înălțimii maxime de ridicare.

Distanțele dintre rafturi respectă reguli specifice. Cadrele laterale exterioare trebuie să se extindă cu cel puțin 48 cm deasupra nivelului superior al încărcăturii. Cele interne trebuie să se extindă cu cel puțin 9 cm deasupra. Dacă utilizați grinzi transversale superioare pe culoare, mențineți distanța verticală dintre acestea și sarcină sau catarg de cel puțin 14 cm.

Capacitatea de încărcare necesită o atenție egală. Identificați centrul de sarcină al paletului dumneavoastră obișnuit. Paleții standard au de obicei un centru de sarcină de 24 de inci față de fața furcii. Dacă manipulați lăzi supradimensionate sau materiale lungi, luați în considerare capacitatea efectivă redusă pe măsură ce centrul de sarcină se deplasează înainte. Adaptați tonajul la nevoile de inventar. O unitate supradimensionată (cum ar fi 8.000 lb față de 5.000 lb) necesită mai mult spațiu pe culoar pentru a se întoarce. De asemenea, se irosește potențialul de depozitare dacă mutați doar încărcături mai ușoare.

Planeitatea podelei necesită toleranțe mai stricte decât cele cerute de stivuitoarele standard. Distanța laterală minimă și funcționarea la înălțime amplifică fiecare denivelare. Se recomandă o inspecție profesională a planeității podelei înainte de instalarea unui sistem VNA. Planeitatea podelei trebuie să îndeplinească specificațiile producătorului echipamentului înainte de implementare. De asemenea, ar trebui să verificați compatibilitatea cu sistemele de ghidare cu șină sau cu fir.

Urmați această secvență de măsurători pentru a determina lățimea necesară a culoarului:

1. Măsurați cele mai strânse puncte de strângere din configurația depozitului înainte de a selecta echipamentul.

2. Calculați raza minimă de bracaj (MTR) a stivuitorului candidat.

3. Adăugați MTR-ul la lungimea încărcăturii.

4. Includeți un spațiu liber de cel puțin 30 cm pentru manevrarea în siguranță, pentru a determina lățimea necesară a culoarului.

Pentru mediile VNA cu culoare de aproximativ 1,8 metri, utilizați sisteme ghidate cu fir sau cu șină. Acestea mențin mașina centrată și previn deteriorarea rack-ului.

Pasul 2: Potriviți tipul de camion cu rafturile dvs.

Sistemul dumneavoastră de rafturi dictează ce stivuitor VNA se potrivește operațiunii dumneavoastră. O asociere greșită creează blocaje, pericole de siguranță și investiții irosite. Începeți prin a identifica tipul de rafturi. Apoi, potriviți-l cu echipamentul potrivit.

Rafturile cu adâncime dublă și cele cu adâncime simplă necesită abordări complet diferite. Tabelul de mai jos prezintă potrivirea:

Rafturile cu adâncime dublă depozitează doi paleți unul lângă altul. Al doilea palet nu este direct accesibil. Acest lucru creează un flux de inventar LIFO sau FILO. Un stivuitor cu catarg retractabil dedicat sau un stivuitor cu atașament pantograf telescopic gestionează această configurație. Aceste mașini necesită culoare mai largi, adesea de aproximativ 3 metri, din cauza lungimii de acțiune suplimentare.

Rafturile selective cu o singură adâncime într-o configurație VNA oferă o selectivitate directă de 100%. Fiecare palet este accesibil fără a muta o altă încărcătură. Acest lucru permite controlul stocurilor FIFO și FEFO. Un stivuitor cu turelă sau un stivuitor cu catarg pivotant cu sisteme de ghidare se potrivește acestei configurații. Culoarele se comprimă la aproximativ 1,5 până la 2,4 metri.

Un stivuitor cu turelă folosește un cap de furcă rotativ. Operatorul ridică și plasează paleții pe ambele părți ale culoarului fără a întoarce vehiculul. Stivuitoarele cu turelă cu om în sus ridică operatorul cu ajutorul furcilor. Acest lucru oferă o vizibilitate perfectă la orice înălțime. Stivuitoarele cu catarg pivotant utilizează un catarg care se rotește la 90 de grade pentru a deservi ambele fețe ale raftului.

Sistemul dumneavoastră de rafturi VNA trebuie să se potrivească mecanismului de acces al stivuitorului. Stivuitoarele trilaterale ajung la ambele fețe ale raftului, plus partea din față a culoarului. Stivuitoarele bilaterale utilizează furci telescopice și operează în culoare și mai înguste. Confirmați configurația raftului înainte de a vă decide asupra unui tip de stivuitor.

Luați în considerare și cerințele dumneavoastră de randament. Stivuitoarele cu turelă excelează în operațiuni cu densitate mare și volum mare. Acestea mută mai mulți paleți pe oră în rafturi înguste decât echipamentele standard. Dacă operațiunea dumneavoastră combină manipularea paleților cu preluarea pieselor, un stivuitor combinat vă poate fi mai potrivit.

Pasul 3: Selectați sistemul de ghidare potrivit

Sistemele de ghidare mențin stivuitorul VNA centrat pe culoar. Acestea previn deteriorarea raftului și permit funcționarea ultra-îngustă care definește depozitarea VNA. Aveți trei opțiuni principale: ghidare prin cablu, ghidare pe șină și ghidare magnetică. Fiecare oferă avantaje distincte.

Ghidarea prin cablu utilizează un fir electric încorporat în podea. Firul emite un câmp magnetic de joasă frecvență. Senzorii de la bord detectează acest câmp și direcționează automat camionul. Instalarea necesită tăierea cu ferăstrăul a podelei de beton și încorporarea firului. Această abordare oferă flexibilitate deoarece traseul firului se poate curba și ramifica. Puteți reconfigura culoarele ulterior cu un efort moderat.

Ghidarea șinei utilizează o șină de oțel ancorată pe podea. Rolele de ghidare de pe vagon urmează șina. Acest sistem mecanic oferă cea mai precisă urmărire. De asemenea, oferă cele mai stricte toleranțe la culoare. Ghidarea șinei se potrivește operațiunilor cu configurații fixe și cerințe de densitate maximă. Compromisul este inflexibilitatea. Deplasarea unei șine înseamnă tăierea și rearanjarea oțelului.

Ghidarea magnetică se bazează pe magneți sau etichete RFID plasate de-a lungul culoarului. Senzorii de pe camion citesc aceste marcaje pentru urmărirea poziției. Acest sistem costă mai puțin de instalat decât sistemele cu fir sau șină. De asemenea, permite modificări mai ușoare ale amplasamentului. Cu toate acestea, ghidarea magnetică oferă un control continuu al direcției mai puțin important decât sistemele cu fir sau șină.

Alegerea dumneavoastră depinde de mai mulți factori. Luați în considerare dimensiunile culoarelor, înălțimea rafturilor și cerințele de randament. Gândiți-vă la planurile pe termen lung de amplasare. O unitate care ar putea reconfigura rafturile în doi ani ar trebui să acorde o importanță deosebită flexibilității. O unitate cu o amplasare permanentă poate prioritiza precizia.

Soluțiile moderne VNA combină adesea tipuri de ghidare. Interblocările dependente de zonă limitează viteza, înălțimea de ridicare sau mișcarea furcilor în zonele cu risc ridicat. Un sistem de protecție personală asigură încetinirea automată la capetele culoarului. Etichetele RFID sau magneții urmăresc poziția pe tot culoarul. Aceste straturi de siguranță protejează operatorii și rafturile.

Stațiile dedicate de preluare și livrare transferă mărfurile între depozitarea densă și transportul orizontal standard. Aveți nevoie de suficient spațiu de pregătire lângă zona VNA. Planificați această zonă în timpul proiectării machetei. O pregătire deficitară creează blocaje care anulează creșterea densității.

Testați sistemul de ghidare înainte de a cumpăra. Solicitați o demonstrație într-o unitate similară cu a dumneavoastră. Verificați dacă sistemul gestionează condițiile podelei, greutățile încărcăturii și obiectivele de randament. Un sistem de ghidare care funcționează într-un showroom ar putea avea dificultăți într-un depozit real, cu podele neuniforme și trafic intens.

Pasul 4: Evaluați capacitatea la înălțimea maximă de ridicare

Capacitatea nominală de pe o fișă tehnică vă spune doar o parte din poveste. Trebuie să evaluați câtă sarcină transportă stivuitorul dvs. VNA la înălțimea maximă de ridicare. Acest pas diferențiază o achiziție inteligentă de o greșeală costisitoare.

Fiecare stivuitor are o diagramă a capacității. Această diagramă arată cum se modifică greutatea încărcăturii în funcție de înălțimea de ridicare și de centrul de greutate. Un stivuitor cu o capacitate nominală de 1360 kg la nivelul solului poate manipula doar 910 kg la 9 metri. Catargul se flexează. Sistemul hidraulic lucrează mai intens. Geometria căruciorului deplasează centrul de greutate înainte. Acești factori reduc capacitatea efectivă pe măsură ce urcați mai sus.

Trebuie să potriviți capacitatea cu cel mai greu palet de la cel mai înalt nivel al raftului. Începeți prin a identifica cel mai defavorabil caz de sarcină. Găsiți cel mai greu palet din inventarul dvs. Măsurați-i greutatea, dimensiunile și centrul de sarcină. Apoi verificați tabelul cu capacități la înălțimea de ridicare unde merge paletul respectiv. Dacă tabelul arată o capacitate mai mică decât cântărește sarcina dvs., aveți nevoie de un alt stivuitor.

Centrul de încărcare contează mai mult decât își dau seama majoritatea cumpărătorilor. Un palet standard are un centru de încărcare de 24 de inci (61 cm) față de suprafața furcii. Lăzile supradimensionate, materialele lungi și încărcăturile neregulate împing acel centru înainte. Fiecare centimetru înainte reduce capacitatea efectivă. Un camion care manipulează 2.500 de livre (1136 kg) la un centru de încărcare de 24 de inci (61 cm) poate manipula doar 1.800 de livre (814 kg) la un centru de încărcare de 36 de inci (914 cm). Trebuie să luați în considerare această deplasare înainte de a cumpăra.

Catargele de ridicare înaltă afectează și stabilitatea. Un motostivuitor cu turelă și un catarg de 12 metri are mai multă oscilație la extensie completă decât un motostivuitor cu un catarg de 6 metri. Capul furcii rotativ adaugă o altă variabilă. Când furcile se rotesc la 180 de grade, sarcina se îndepărtează de centrul de greutate al motostivuitorului. Diagrama capacității portante ia în considerare această mișcare. Trebuie să citiți diagrama pentru poziția rotită, nu doar pentru poziția înainte.

Iată o secvență practică pentru evaluarea capacității la înălțimea maximă de ridicare:

1. Identificați cel mai greu palet și centrul de greutate al acestuia.

2. Determinați nivelul raftului unde va sta paleta respectivă.

3. Găsiți capacitatea nominală la acea înălțime de ridicare în tabelul camionului.

4. Confirmați că puterea acoperă poziția furcii rotite dacă utilizați un stivuitor cu turelă.

5. Adăugați o marjă de siguranță de cel puțin 10% pentru sarcini dinamice și flexia catargului.

De asemenea, ar trebui să testați motostivuitorul în condiții reale. Solicitați furnizorului o demonstrație cu cea mai grea încărcătură la cel mai înalt nivel al raftului. Observați cum se comportă catargul. Verificați dacă există oscilații, deviații hidraulice și deviere a furcii. Un motostivuitor care pare stabil la 6 metri se poate simți instabil la 10 metri. Trebuie să vedeți cum funcționează utilajul la înălțimea reală înainte de a vă angaja.

Și atașamentele modifică capacitatea. Un împingător lateral, un poziționer de furcă sau un pantograf telescopic adaugă greutate căruciorului. Această greutate suplimentară reduce sarcina pe care o puteți ridica. Trebuie să scădeți greutatea atașamentului din capacitatea nominală. Un atașament de 136 kg pe un camion de 1136 kg vă lasă cu 1067 kg de capacitate utilizabilă. Luați în considerare acest lucru în calculele dumneavoastră.

Stivuitoarele cu turelă și cele cu catarg pivotant au profiluri de capacitate unice. Mecanismul de rotație adaugă masă catargului. Această masă reduce capacitatea la înălțime în comparație cu un stivuitor cu catarg retractabil standard cu aceeași înălțime de ridicare. Plătiți pentru capacitatea de rotație cu o penalizare de capacitate. Asigurați-vă că compromisul funcționează pentru profilul dumneavoastră de sarcină.

De asemenea, ar trebui să luați în considerare starea podelei la înălțimea maximă de ridicare. Un camion care ridică 1100 kg până la 10 metri exercită o presiune semnificativă asupra podelei. Stabilizatoarele sau barele de susținere suportă această sarcină. Dacă podeaua dumneavoastră are puncte slabe sau secțiuni neuniforme, este posibil ca camionul să nu funcționeze în siguranță la înălțimea maximă. Aveți nevoie de o inspecție a podelei înainte de a finaliza evaluarea capacității.

Documentați totul. Înregistrați capacitatea la fiecare înălțime de ridicare pentru fiecare stivuitor pe care îl aveți în vedere. Comparați aceste numere una lângă alta. Un stivuitor cu un preț de achiziție mai mic poate costa mai mult pe termen lung dacă nu poate manipula încărcăturile la înălțimile necesare. Capacitatea la înălțimea maximă de ridicare nu este o specificație minoră. Este o cerință de performanță esențială care determină dacă stivuitorul dumneavoastră VNA îndeplinește nevoile dumneavoastră operaționale.

Pasul 5: Comparați furnizorii, serviciile și piesele

Stivuitorul pe care îl cumperi contează. Furnizorul de la care îl cumperi contează la fel de mult. Un stivuitor VNA este un activ pe termen lung. Ai nevoie de un partener care să ofere asistență pentru acel activ pe întregul său ciclu de viață. Echipele de achiziții ar trebui să evalueze furnizorii pe baza mai multor criterii înainte de a semna o comandă de achiziție.

Tabelul de mai jos prezintă criteriile cheie de comparație pentru furnizorii de stivuitoare VNA:

Disponibilitatea pieselor este în fruntea listei dintr-un motiv. Un camion cu turelă conține mecanisme de rotație complexe, senzori de ghidare și componente hidraulice specializate. Aceste piese nu sunt universale. Nu le puteți obține de la un magazin generic de piese auto. Aveți nevoie de un furnizor care le are în stoc sau le poate obține rapid. Întrebați despre timpii de livrare pentru punctele de defecțiune comune. Întrebați despre costul unui cap de turelă de schimb. Întrebați despre disponibilitatea componentelor sistemului de ghidare. Un furnizor care nu poate răspunde clar la aceste întrebări reprezintă un risc.

Asistența tehnică determină timpul de funcționare. Un stivuitor VNA care stă nefuncțional vă costă bani în fiecare oră. Aveți nevoie de un dealer cu tehnicieni calificați, care pot diagnostica și repara echipamentul dumneavoastră. Întrebați câți tehnicieni angajează dealerul. Întrebați câți sunt certificați pentru modelul specific de stivuitor. Întrebați despre timpii de răspuns pentru apelurile de urgență. Un dealer cu un timp de răspuns de două zile s-ar putea să nu vă satisfacă nevoile operaționale.

Garanția necesită o citire atentă. Unele garanții acoperă doar piesele. Altele acoperă doar manopera. Unele acoperă ambele. Unele exclud piesele de uzură, cum ar fi furcile, anvelopele și bateriile. Unele anulează acoperirea dacă efectuați singur întreținerea. Trebuie să înțelegeți exact ce acoperă garanția înainte de a cumpăra. Solicitați termenii garanției în scris. Comparați-i cu furnizorii.

Furnizorii se diferențiază din ce în ce mai mult prin capacitatea lor de a proiecta performanța depozitului, nu doar de a vinde motostivuitoare. Furnizorii principali de VNA trebuie să demonstreze densitate, siguranță, timp de funcționare, compatibilitate software și asistență pentru service. Înălțimea de ridicare singură este insuficientă. Cel mai puternic avantaj competitiv constă în sistemul de depozit proiectat în jurul motostivuitorului. Acest sistem include rafturi, podele, ghidare, baterii, scanere de siguranță, navigație, software de automatizare și asistență pentru service.

Cumpărătorii se așteaptă acum ca stivuitoarele VNA să ofere precizi
